DX6000型SF6在線泄漏報警系統
產品說明書
濟南東信電子科技有限公司
第1章
系統概述
SF6氣體背景簡介
六氟化硫（SF6）氣體由法國兩位化學家Moissan和Lebeau于1900年合成，它以其優異的絕緣和滅弧性能，在電力系統中得到廣泛應用。雖然在常態下，SF6氣體是一種無色、無味、無毒的惰性氣體，但在高壓電弧的作用下，這種氣體會發生分解，遇到水份后還會產生一些劇毒物質，如氟化亞硫酰（SOF2）、四氟化硫(SF4)、二氟化硫(SF2)等，類似這些劇毒物質即便是微量也能致人非命。
當前，SF6氣體在中、高壓設備中的大量使用，其安全性已受到人們的普遍關注。針對SF6比空氣重，泄漏易聚集，易造成低層空間缺氧，空氣含毒環境對人員的威脅等問題，有關部門已制訂了一系列相應的行業安全法規，法規中明確規定了人員在進入SF6配電裝置室時必須先通風15分鐘，對空氣中的SF6氣體濃度及氧氣含量進行監測，在SF6配電裝置的低位區應安裝能報警的氧量儀和SF6氣體報警儀。
DX6000型SF6在線泄漏報警系統，正是按照這些行業安全法規而開發設計的一種智能化在線監測系統。
系統特點與主要功能
1.先進的傳感器技術
采用超聲波測速技術，可定量檢測SF6氣體濃度。
2.多重檢測功能
主要針對SF6氣體泄漏和缺氧狀況進行檢測，并兼有溫度、濕度等環境數據的輔助檢測功能，完全符合《電業安全工作規程》要求。
3.早期現場報警技術
微量檢測技術能發出早期現場警報，并指示氣體泄漏位置，及時通知危險地點內人員疏散，尋找及消除泄漏源，保護運行設備。
4.現場總線設計
一根電纜連接所有采集器及主機，可分立可組合，具有很高的現場適應性。
5.多點組網檢測
最多128點同時檢測（可根據用戶需求擴展），滿足現場環境需要，提高檢測可靠性。
6.遠程控制能力
數據可傳送到遠方控制中心，并提供開關量信號及+24V信號。
7.開放性設計
可方便組成遠程監控系統，系統通訊采用標準通信規約，系統可方便接入綜自監控系統或其他系統。
8.長壽型設計
充分利用單片機的工作靈活性，傳感器采取間歇式工作測量，大大提高了傳感器的工作穩定性和使用壽命。
9.歷史數據記錄和查詢
大容量數據存儲器，可查詢報警記錄。
10.自動語音提示、報警
自動語音提示實時檢測結果，加強現場工作人員的直觀感覺。
11.免維護設計
整機無可調節器件，高等級、品質保證的元器件選用，優異的抗干擾性能。
系統主要技術特性
工作環境 -10-50℃， 環境濕度≤95%，海拔2000米以下
工作電源 AC/DC 185-265V
功耗 主機：＜20VA 變送器：＜5W
SF6氣體泄漏報警值 缺省：1000ppm，可根據需求執行設置
報警誤差<5%(V/V)
氧含量檢測范圍 0-25.0%(V/V)， <0.5%(V/V) 低于18.0%報警
風機啟動 1.SF6氣體泄漏時自動通風
2.氧氣含量≤18.0%時風機自動啟動
3.自動定時排風
4.可手動強制啟動風機排風
溫度顯示范圍 -20-99℃
濕度顯示范圍 0-99%RH
報警輸出觸點功率 AC220V/3A
風機輸出觸點功率 AC220V/3A（增加風機控制器為30A）
絕緣性能 ＞10MΩ（外殼與電源間）
抗電強度 ＞2000V（外殼與電源間）
電磁兼容特性 快速瞬變脈沖群 GB/T17626.4-1999 3級
雷擊（浪涌） GB/T17626.5-1999 3級
變送器與主機通訊 標準RS485接口，波特率4800BPS
RTU通訊 標準RS485、RS232接口，波特率4800BPS
第2章
基本操作指南
1、開機

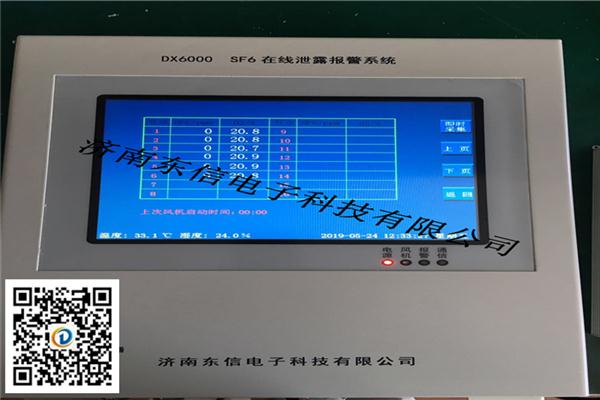

打開電源，主機進入初始化并停留在主菜單頁面上，六個功能圖標分別為：數據測量、報警記錄、基本設置、通風、模擬報警、系統信息，最下面會顯示當前環境溫度、濕度和當前時間。
2、系統操作
1）數據測量
點擊“數據測量”圖標進入頁面，顯示O2和SF6的實測數據，如果超過16個監測點，請按右側“下頁”鍵切換頁面；系統自動設定每分鐘采集一次，如需快速采集請按右側“及時采集”按鈕；表格下方會記錄上次風機啟動的時間。
點擊“報警記錄”圖標進入報警數據頁面，所有的超標報警的數據均會記錄在此，超過容量將自動覆蓋。
點擊“基本設置”圖標進入設置頁面，按下一頁進入設置頁面的第二頁，設置完成后必須點擊右側“讀取零點”按鈕，并按確定退出。每次開機必須執行“讀取零點”功能。各設置功能如下：
從機采集點個數：表示采集器（也稱O2和SF6傳感器）數量；
風機開啟時間設定：表示風機自動啟動時間；
每天開啟次數：表示風機每天自動啟動的次數；
風機運行時間：表示風機單次運行的持續時間；
SF6泄漏報警閾值：表示SF6氣體濃度報警值設定；
O2含量報警閾值：表示氧氣濃度報警值設定；
時間設置：表示系統時鐘；
平均處理：表示對采集信號的修正處理；
基準點個數：表示標準點（也稱溫濕度采集器）的數量，一般設置成1；
零點修正：表示對基準數值修正，一般不小于100；
修正系數：表示采集信號放大的倍率，一般設置成1；
采集周期：表示系統多久采集一次數據，一般設置成1。
讀取零點：表示系統的初始化數據（每次開機必須重新讀取零點）
點擊“通風”圖標，風機將立即執行通風功能，并顯示倒計時。
點擊“模擬報警”圖標，主機將執行模擬報警功能。
點擊“系統信息”圖標，顯示儀器名稱及軟件版本號。
注意：非系統維護人員，請勿進入“系統設置”。
第3章
系統組成示意圖
系統結構示意圖
系統的連接與安裝
●系統主機：屏柜式或壁掛式。一般安裝于主控室內專用屏柜上或開關室門口，高度以便于觀察顯示窗且便于操作為宜，連接AC220V電源及通訊電纜、警燈及風機控制輸出。
●SF6氣體采集器一般根據氣室分布情況進行布點，安裝于距地面0—10cm的槽鋼或地面上，使之既要保障能及時監測現場環境情況，又不浪費設備資源。
●所有數據連接線應采用屏蔽電纜。
第4章
用戶須知與常見故障
用戶須知
1.氣體采集器在使用過程中應該避免大量灰塵和化學品的侵入；
2.主機及采集器嚴禁覆蓋、擠壓、碰撞，以及不恰當?shù)牟僮鳎苊庥绊懴到y(tǒng)正常工作，甚至導致?lián)p壞！
常見故障排除
請參照以下辦法，依次進行故障排除：
系統主機無任何顯示
1.檢查是否有電源輸入；
2.檢查主機電源開關是否打開；
3.打開主機接線盒，檢查電源輸入插座是否緊固；
4.如果進行以上檢查均沒有發現問題，請立即與我們的技術支持人員聯系。
主機或顯示單元顯示混亂或部分無顯示
1.關閉系統總電源10秒后重新啟動
2.檢查采集器接線插頭是否緊固；
3.如果進行以上檢查均沒有發現問題，請立即與我們的技術支持人員聯系。
其它問題請直接與我們聯系！
附錄
SF6行業安全法規摘錄
Safety Regulation Extracts
■第191條 裝有SF6設備的配電裝置室和SF6氣體實驗室，必須裝設強力通風裝置。風口應設置在室內低部。
■第192條 在室內，設備充裝SF6氣體時，周圍環境相對濕度應≤80%，同時必須開啟通風系統，并避免SF6氣體漏泄到工作區。工作區空氣中SF6氣體含量不得超過1000ppm。
■第196條 工作人員進入SF6配電裝置室，必須先通風15min，并用檢漏儀測量SF6氣體含量。盡量避免一人進入SF6配電裝置室進行巡視，不準一人進入從事檢修工作。
■第198條 進入SF6配電裝置室低位區或電纜溝進行工作應先檢測含氧量（不低于18%）和SF6氣體含量是否合格。
■第199條 在SF6配電裝置室低位區應安裝能報警的氧量儀和SF6氣體泄漏警報儀。這些儀器應定期試驗，保證完好。
■第203條 發生緊急事故應立即開啟全部通風系統進行通風，發生設備防爆膜破裂時，應停電處理，并用汽油或丙酮擦拭干凈。
摘自《電業安全工作規程》（發電廠和變電所電氣部分）
2.檢查主機電源開關是否打開；
3.打開主機接線盒，檢查電源輸入插座是否緊固；
4.如果進行以上檢查均沒有發現問題，請立即與我們的技術支持人員聯系。
主機或顯示單元顯示混亂或部分無顯示
1.關閉系統總電源10秒后重新啟動
2.檢查采集器接線插頭是否緊固；
3.如果進行以上檢查均沒有發現問題，請立即與我們的技術支持人員聯系。
其它問題請直接與我們聯系！
附錄
SF6行業安全法規摘錄
Safety Regulation Extracts
■第191條 裝有SF6設備的配電裝置室和SF6氣體實驗室，必須裝設強力通風裝置。風口應設置在室內低部。
■第192條 在室內，設備充裝SF6氣體時，周圍環境相對濕度應≤80%，同時必須開啟通風系統，并避免SF6氣體漏泄到工作區。工作區空氣中SF6氣體含量不得超過1000ppm。
■第196條 工作人員進入SF6配電裝置室，必須先通風15min，并用檢漏儀測量SF6氣體含量。盡量避免一人進入SF6配電裝置室進行巡視，不準一人進入從事檢修工作。
■第198條 進入SF6配電裝置室低位區或電纜溝進行工作應先檢測含氧量（不低于18%）和SF6氣體含量是否合格。
■第199條 在SF6配電裝置室低位區應安裝能報警的氧量儀和SF6氣體泄漏警報儀。這些儀器應定期試驗，保證完好。
■第203條 發生緊急事故應立即開啟全部通風系統進行通風，發生設備防爆膜破裂時，應停電處理，并用汽油或丙酮擦拭干凈。
摘自《電業安全工作規程》（發電廠和變電所電氣部分）
（1）儀器采用紅外傳感器紅外吸收原理，雙波長，具有溫度補償功能高可靠性、高穩定性，使用壽命長四總線輸出(+/-/A/B)擴散式采集（2）實時、定量檢測SF6氣體濃度:0～3000ppm范圍內精確測量空氣中SF6氣體含量，全量程定量顯示。（3）SF6氣體濃度越限報警SF6氣體含量超過允許閾值1000ppm時，系統發出聲光報警。（4）實時氧氣濃度檢測系統可以在0～25%范圍內精確測量空氣中氧氣含量。氧氣含量低于允許閾值18%時，系統發出聲光報警。
