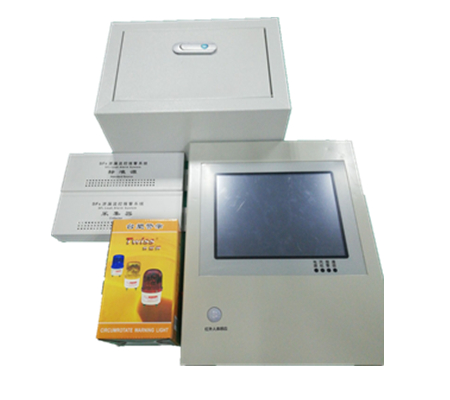

SF6在線監測系統

先進的傳感器技術：采用超聲波測速技術，可宣檢測SF6氣體濃度。

多重檢測功能：主要針對SF6氣體泄漏和缺氧狀況進行檢測，并兼有溫度，濕度等環境數據的輔助功檢測功能，完全符合《電業安全工作規程》要求。

早期現場報警技術：微量檢測技術能發出早期現場警報，并指示氣體泄漏位置，及時通知危險地點內人員疏散，尋找及消除泄漏源，保護運行設備。

現場總線設計：一根電纜連接所有采集器及主機，可分立可組合，具有很高的現場適應性。

多點組網檢測：最多128點同時檢測（可根據用戶需求擴展），滿足現場環境需要，提高檢測可靠性。

遠程控制能力：數據可傳送到遠方控制中心，控制中心也可直接遠程查詢、控制監控系統。

開放性設計：可方便組成遠程監控系統，實現遙測、遙控功能；系統通訊采用標準通信規約，系統可方便接入綜合監控系統或其它系統。

長壽型設計：充分利用單片機的工作靈活性，傳感器采取間歇式工作測量，大大提高了傳感器的工作穩定性和使用壽命。

歷史數據記錄和查詢：大容量數據存儲器，可通過筆記本電腦等外高進行快捷查詢。

自動語音提示、報警：自動語音提示實時檢測結果，加強現場工作人員的直觀感覺。

免維護設計：整機無可調節器件，選用高等級、高品質的元器件，具有優異的抗干擾性能。

技術參數

工作環境

--30℃～+65℃，環境濕度≤95%，海拔2000米以下

工作電源及功耗

AC/DC 185～265V  主機﹤20VA

變送器

﹤5W

SF6氣體泄漏報警值

缺省1000ppm，可根據需求執行設置，報警誤差﹤5%（V/V）

氧含量檢測范圍

0～25%(V/V), ﹤0.5%(V/V)  低于18%報警

風機啟動

SF6氣體泄漏時自動通風

氧氣含量≤18%時風機自動啟動

自動定時排風

可手動強制啟動風機排風

溫度測量范圍

-20℃ ~ +99℃

濕度測量范圍

0～99%RH

報警輸出觸點功率

AC220V/3A

風機輸出觸點功率

AC220V/3A(增加風機控制器為30A)

絕緣性能

＞10MΩ（外殼與電源間）

抗電強度

＞2000V（外殼與電源間）

外觀尺寸

主機400*270*84    風控350*250*150  采集器238*90*36

RTU通訊

標準RS485、RS232接口，波特率4800BPS
