一、系統概述
SF6氣體泄漏監控子系統主要對SF6氣體為絕緣介質的高壓電器設備場所內進行環境監測。當場所內設備發生SF6氣體泄漏時，由于SF6氣體的密度是空氣的5倍，積累于底層空間，并造成局部缺氧，引起嚴重事故。為此：《電業安全工作規程》（發電廠和變電站部分）特別規定，工作人員進入SF6配電裝置室低位區或電纜溝進行工作必須保證SF6氣體濃度小于1000ppm，含氧量不低于18%及周圍環境相對濕度80%，同時必須開啟通風系統。
二、主要功能
本系統采用間歇式檢測模式，進行在線監測其場所內SF6氣體濃度及O2含量和環境溫度、濕度的狀態監測，當場所內SF6濃度及O2含量和環境濕度發生變化時，傳感器立即響應這些變化。實現對場所內SF6濃度及O2的含量和環境溫度、濕度進行有效地監測。通過現場總線(RS485)由監控報警主機采集狀態參數，當場所內出現超限值時，進入預警聲光報警同時啟動風機進行通風換氣或啟動除濕機進行除濕。同時將狀態參數上傳輸給監控中心。在監控中心電子地圖上進行定位及管理和環境參量超過預設值時發出視聽告警在電子地圖界面上閃爍顯示，按照預設置聯動方案，對通道門體、風機以及水泵等進行管理；以及通過語音、短信方式自動通知值班維護人員，特別是對日常巡視和維護人員人身安全得到可靠的保障。
三、監控報警主機
1）產品概述

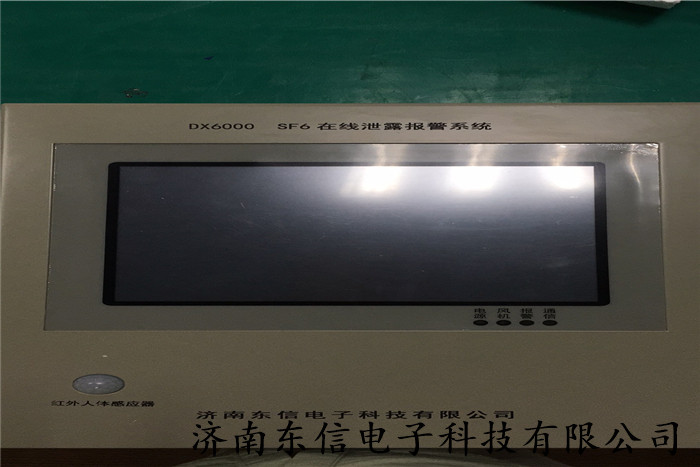

監控報警主機由CPU主控單元、通信單元、液晶顯示單元、鍵盤操作單元、電源管理單元、狀態指示單元、語音播報單元、人體感應啟動單元等集成在一個掛壁式金屬機箱內。本監控報警主機一般安裝在SF6開關室、組合電器室（GIS）等場所人員入口處的醒目位置，介于后臺軟件和就地檢測裝置之間的設備。
2）主要功能
監控報警主機主要用于對下采集實時數據(包括控制器在內),對這些數據進行保存和管理，具有判斷現場數據是否超出設定報警閥值的功能，超出則進行報警輸出，啟動風機進行通風或啟動除濕進行除濕,同時聲光報警器進入報警狀態，并能接收入口處人員入室啟動風機進行通風的功能。并可隨時接收一體化信息平臺的訪問； 監控報警主機的液晶顯示屏顯示現場實時數據、歷史數據、歷史報警數據和報警時間等各種參數；還可采用鍵盤/觸模屏實現項目設置、時間設置、閥值設置、定時采集設置、定時啟動風機設置,還設有人體感應啟動液晶顯示屏背光及語音播報實時數據等多種配置和管理功能。并能支持外置顯示屏狀態顯示及語音播報功能；
3） 主要參數
◆連接測點： SF6檢測點30個，風機控制點1個；
◆繼電器報警輸出： 1路有源常開觸點輸出；
◆防護等級： IP45；
◆工作電源及整機功耗： AC/DC 85V~265V；<15W；
◆輸出電壓： DC/24V；
◆通信協議及通信接口： ModbusRTU協議；CRC16校驗；RS-485接口；
◆系統設置： 支持報警閥值、系統時間、采集點數、采集間隔時間、風機啟動時間等設置；
◆檢測間隔： 出廠設置：1分鐘（1s～24h范圍內可選）；
◆數據存儲： 存儲歷史數據、報警數據、風機動作數據；
◆風機啟停： 支持人體檢測，手動/定時/自動/風機啟停；
◆機箱材質： 優質金屬機箱；
◆工作環境： 室內，溫度：-30℃～+60℃，濕度：≤95﹪RH；
系統的連接與安裝
●系統主機：屏柜式或壁掛式。一般安裝于主控室內專用屏柜上或開關室門口，高度以便于觀察顯示窗且便于操作為宜，連接AC220V電源及通訊電纜、警燈及風機控制輸出。
●SF6氣體采集器一般根據氣室分布情況進行布點，安裝于距地面0—10cm的槽鋼或地面上，使之既要保障能及時監測現場環境情況，又不浪費設備資源。
●所有數據連接線應采用屏蔽電纜。
常見故障排除
請參照以下辦法，依次進行故障排除：
系統主機無任何顯示
1.檢查是否有電源輸入；
2.檢查主機電源開關是否打開；
3.打開主機接線盒，檢查電源輸入插座是否緊固；
4.如果進行以上檢查均沒有發現問題，請立即與我們的技術支持人員聯系。
主機或顯示單元顯示混亂或部分無顯示
1.關閉系統總電源10秒后重新啟動
2.檢查采集器接線插頭是否緊固；
3.如果進行以上檢查均沒有發現問題，請立即與我們的技術支持人員聯系。
其它問題請直接與我們聯系！
